直升降货柜也常被称为垂直升降仓储系统，不少企业在了解这类设备时，大多只关注存储容量和存取速度，对设备内部构造、运行原理了解不多。不同垂直升降货柜品牌在整体框架不变的前提下，部分组件的设计、加工工艺会存在区别，理解基础构造原理，也能看懂不同产品之间的差异。本文以科普视角，拆解它的组成结构与运行逻辑。

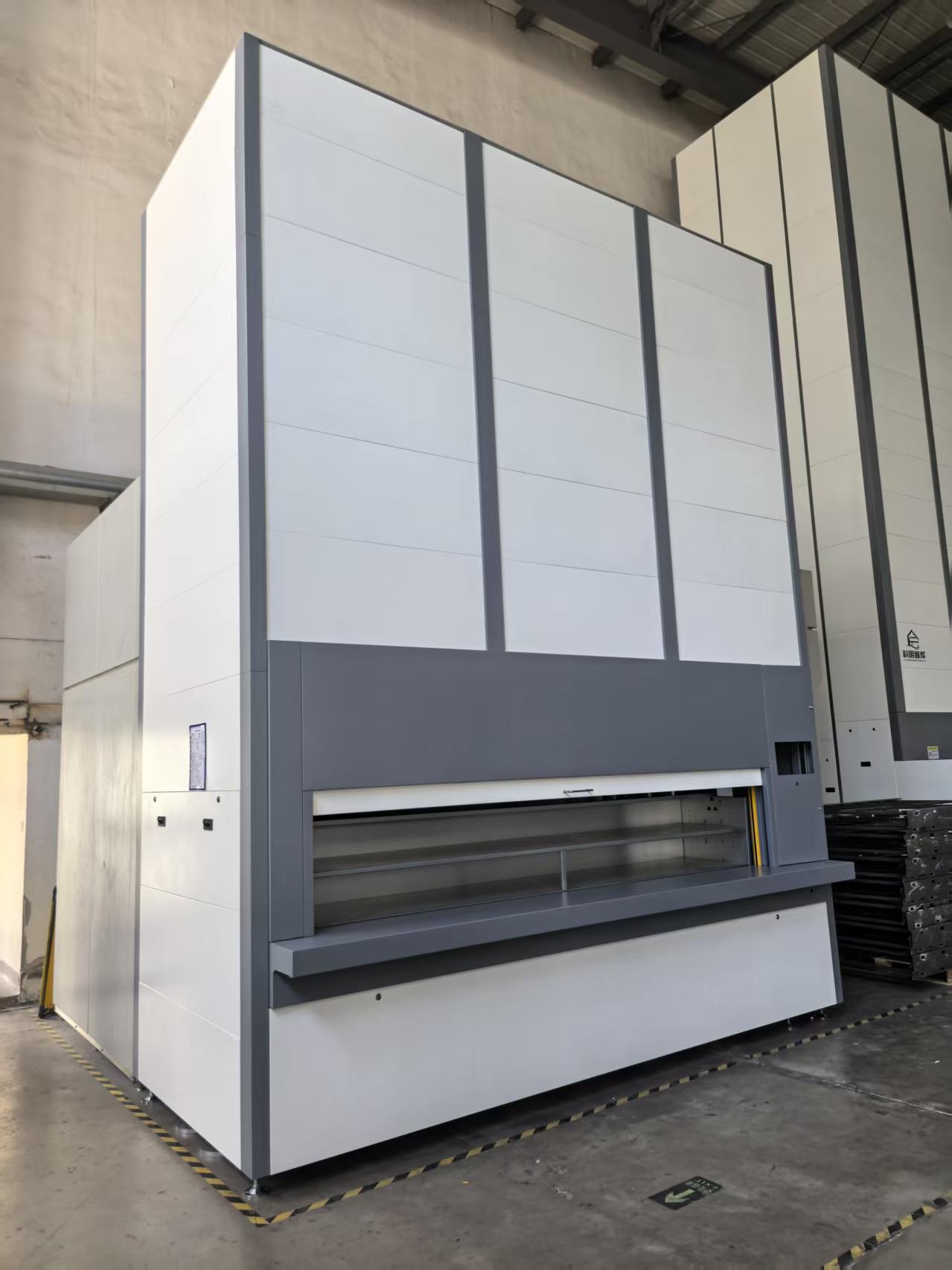

　　主体柜体：设备的承载框架

　　柜体是整套设备的外壳与支撑主体，一般由型钢焊接、拼接而成，用来容纳内部的存储托盘、传动机构，同时隔离作业区域，起到防护作用。柜体高度可以根据厂房层高定制，内部预留多层仓位空间，托盘沿着柜体竖向分层存放。柜体的刚性十分关键，长期承载重物、反复运行过程中，框架变形会直接影响定位精度。科明智能的产品采用加固型钢框架，针对托盘存取位置做结构优化，相关结构设计已申请实用新型专利，设备取得 CE 认证，符合机械安全相关规范。部分品牌为压缩成本简化型材规格，柜体刚性不足，长时间运行后容易出现轻微形变，造成托盘进出不顺。

　　托盘：物料承载单元

　　托盘是直接放置物料的部件，在柜体内部竖向堆叠存放，也是物料的载体。托盘一般为金属板材结构，四周可以加装挡边，防止物料滑落。根据存放物料不同，托盘可以做分隔、防滑、限位等改造。托盘的尺寸、额定载重是核心参数，不同品牌托盘的板材厚度、加强筋布局不一样。重载场景使用的托盘，底部会增加支撑结构，分散重量;存放小件精密物料的托盘，支持加装分隔块、防护软垫。整套设备的测高装置，会扫描托盘上物料的实际高度，自动分配仓位，减少空间浪费。

　　提升转运机构：核心运动部件

　　提升转运机构是垂直升降货柜实现存取动作的核心，主要包含提升机、行走驱动、抓取机构。提升机沿着柜体内部竖向轨道上下移动，抓取机构负责把托盘从仓位取出，转运到前端操作口，或是把托盘送回对应仓位。运行逻辑简单来说：操作人员下达取料指令，提升机构移动到目标仓位位置，抓取机构伸出，勾住托盘，将托盘拉出，提升机带着托盘移动至操作口;放料流程则反向执行。这套机构的传动方式、制动部件，直接决定设备启停是否平稳。科明智能有托盘存取机构相关实用新型专利，结构上降低托盘推拉过程中的晃动，减少物料磕碰风险。

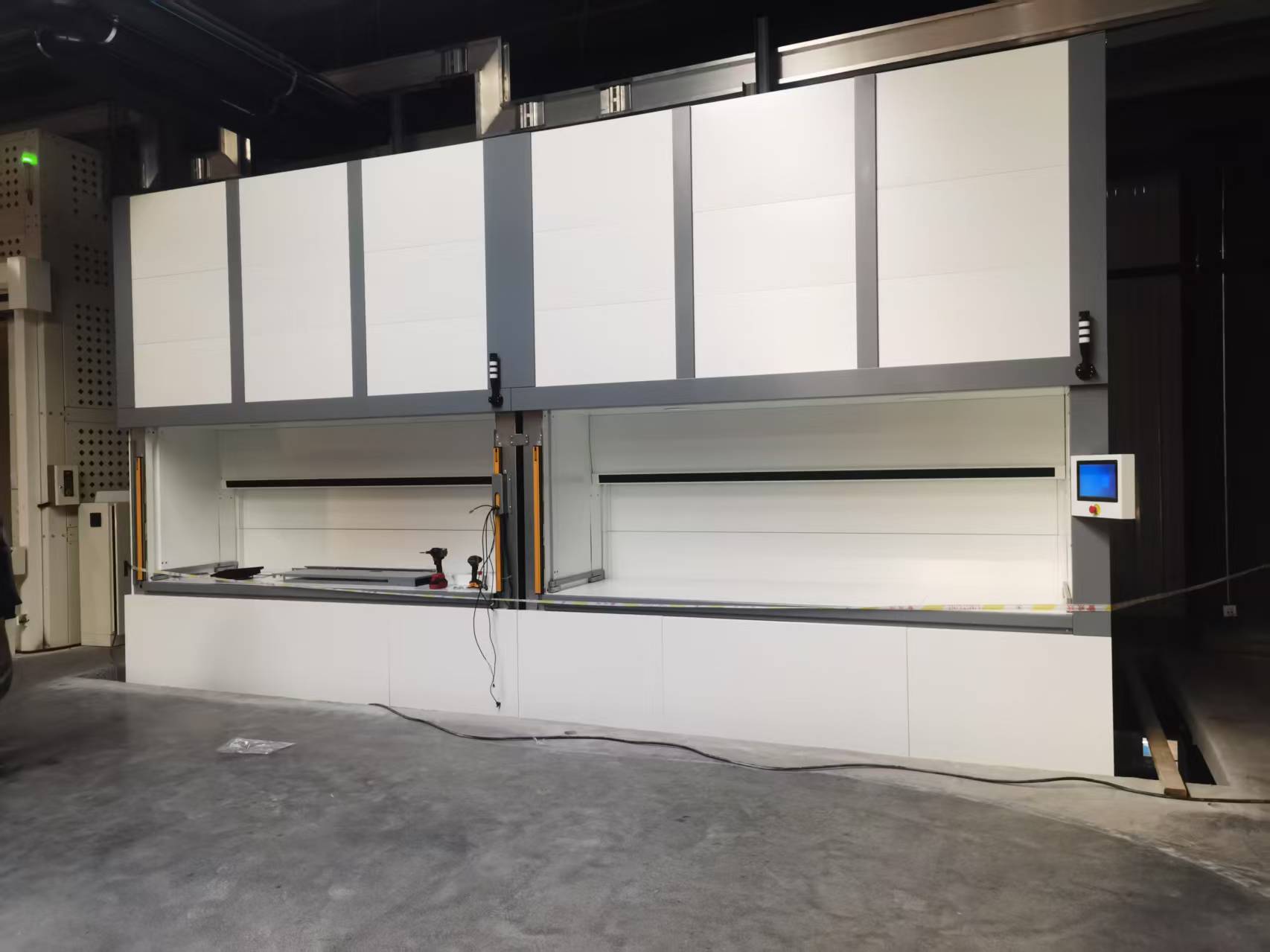

　　操作口与安全防护组件

　　操作口是人员和设备交互的位置，也是物料进出的通道。正常情况下，只有托盘到达操作口时，人员才能拿取物料。防护组件包含安全光栅、限位开关、急停按钮、机械锁止装置等。安全光栅用来感应操作口区域是否有人或异物，一旦检测到遮挡，设备立刻停止运动;限位开关用来限制提升机构的上下移动边界，防止超程运行。不同品牌的防护配置标准有差异，正规设备会配齐基础安全组件，符合机械安全要求。

　　控制系统与驱动单元

　　控制系统相当于设备的大脑，由控制器、伺服驱动、操作终端组成，搭配仓储管理软件接收指令。操作人员在触屏终端录入出入库指令，控制系统计算目标仓位，调度提升机构、抓取机构依次完成动作，同时记录存取信息。伺服驱动控制提升机构的速度、启停位置，保障定位精度。科明智能配套自研仓储管理软件，硬件与控制系统在出厂前完成统一调试，软件可以留存存取记录，方便物料追溯。一些小品牌设备，控制系统和软件来自不同供应商，软硬件适配容易出现衔接问题。

　　整体运行流程总结

　　整套设备遵循 “货到人” 的工作模式。物料放置在托盘内，系统自动测算高度，分配仓位并存储;收到取料指令后，提升机构找到对应托盘，转运至操作口供人员取放。整套流程依靠框架、托盘、提升机构、防护装置、控制系统协同完成。

　　了解垂直升降货柜的基础构造原理，能更清晰分辨不同垂直升降货柜品牌的产品差异。柜体刚性、托盘结构、存取机构设计、安全配置、控制系统适配，都是影响设备长期稳定运行的关键点。企业在选型时，可以结合自身物料的重量、规格，对照设备结构设计综合判断，而不只是单纯对比存取速度和存储数量。
